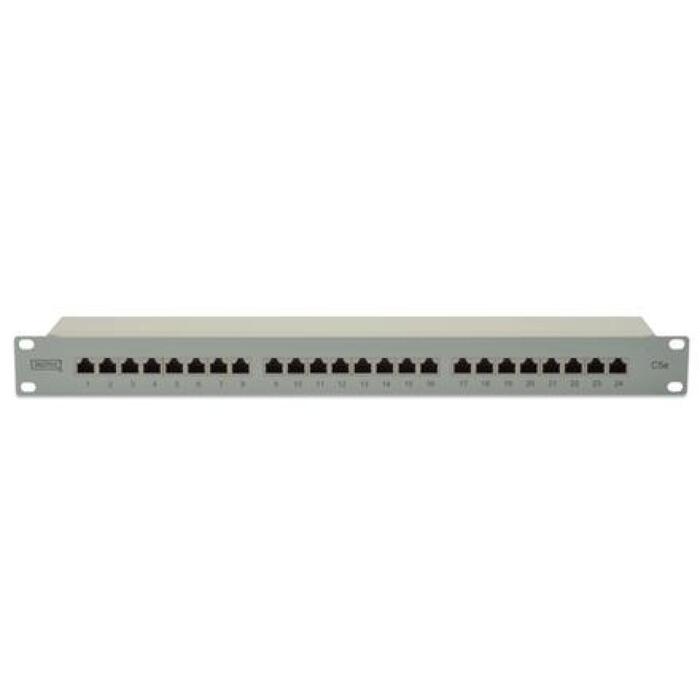

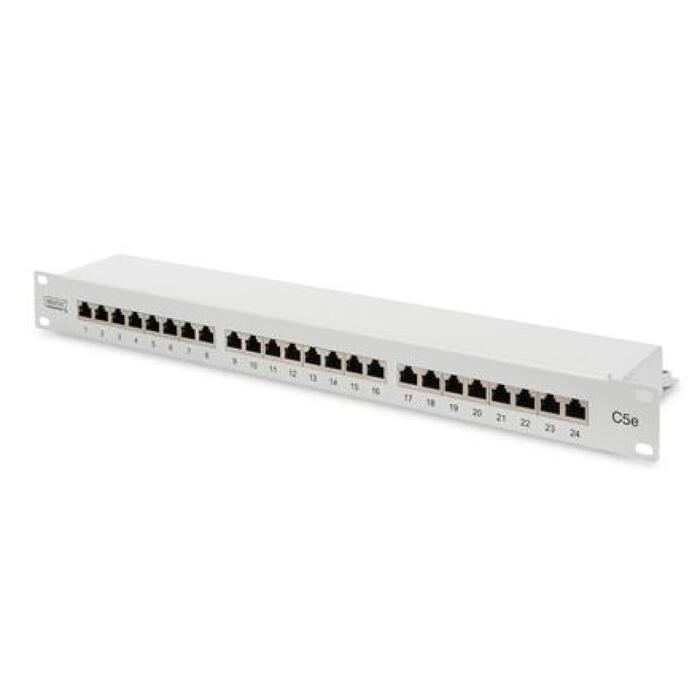

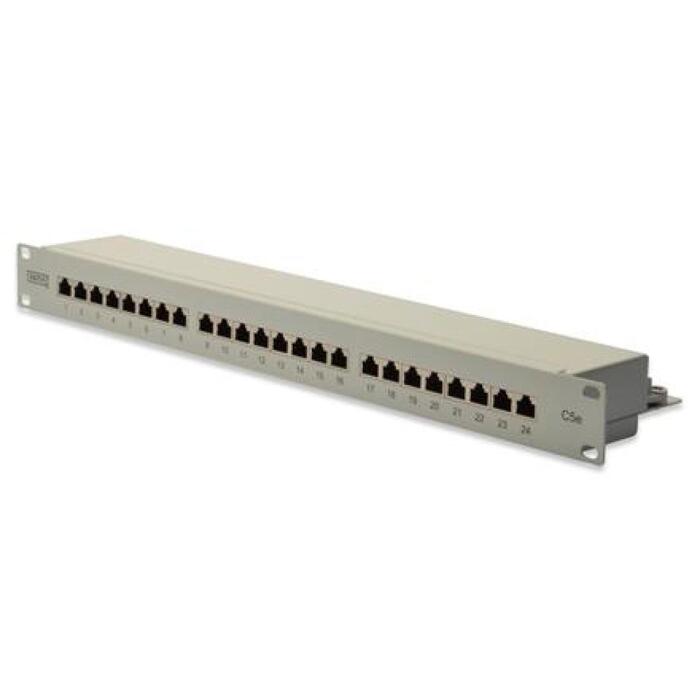

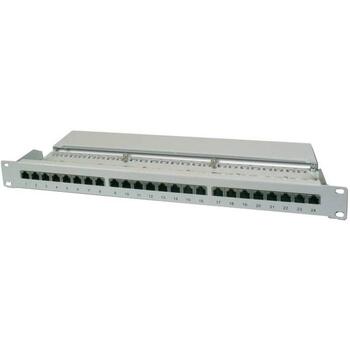

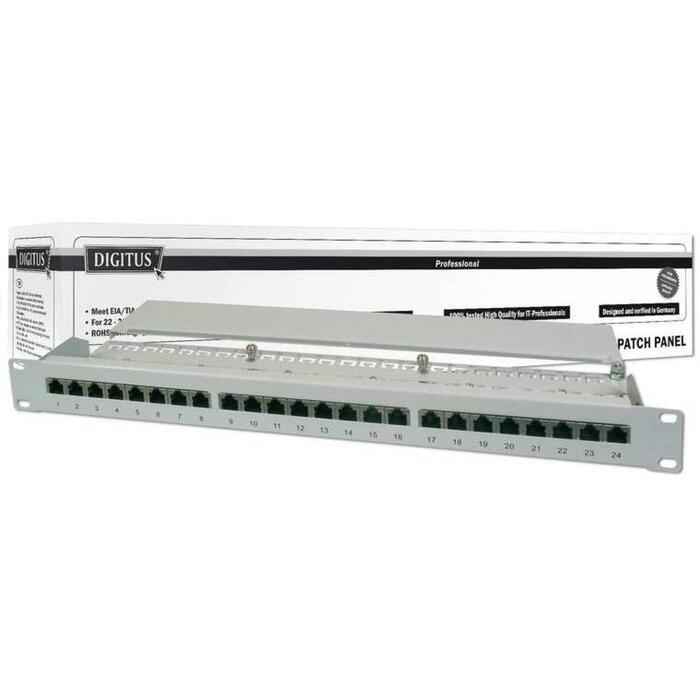

Digitus Коммутационная панель DN-91524S, 24x RJ45, CAT 5e, 1U, 19 дюймов, 7.7 кг, 30N, серый (DN-91524S)

Коммутационная панель Digitus DN-91524S класса CAT 5e предназначена для структурирования и коммутации кабельных линий в серверных и телекоммуникационных шкафах формата 19 дюймов. Панель оснащена 24 портами RJ45 и контактами IDC типа Krone LSA+, обеспечивая надежное соединение и удобство монтажа. Изготовленная из холоднокатаной стали, она соответствует стандарту ISO/IEC 11801 и рассчитана на интенсивную эксплуатацию.

Основные характеристики и преимущества

• 24 порта RJ45 категории CAT 5e → возможность подключения до 24 кабельных линий в одном модуле.
• Контакты IDC Krone LSA+ с цветовой маркировкой EIA/TIA 568 A & B → упрощенный и безошибочный монтаж кабелей.
• Ресурс соединений RJ45 более 750 циклов → долговременная эксплуатация без потери качества контакта.
• Ресурс соединений IDC более 200 циклов → возможность многократного перемонтажа кабельных линий.
• Корпус из стали SECC толщиной 1,5 мм → механическая прочность и устойчивость к деформации.
• Соответствие ISO/IEC 11801 и IEC 60603-7-5 → гарантированная совместимость и стабильные характеристики линий.

Технические характеристики

• Модель: DN-91524S
• Тип: коммутационная панель (patch panel)
• Категория: CAT 5e (класс D)
• Количество портов: 24 x RJ45
• Тип коннектора: Krone LSA+ (IDC)
• Материал контактов: фосфористая бронза
• Покрытие контактов: никель, золото 0,3 мкм
• Материал IDC-контактов: фосфористая бронза, 50% цинка / 60% никеля
• Материал корпуса: холоднокатаная сталь (SECC), 1,5 мм
• Материал PCB: FR4, UL 94V-0, толщина покрытия 1,45 мм
• Усилие удержания: 7,7 кг
• Усилие вставки: макс. 30 Н
• Ресурс соединений RJ45: >750 циклов
• Ресурс соединений IDC: >200 циклов
• Сопротивление изоляции: >500 МОм
• Рабочая температура: от −20 °C до +70 °C
• Монтажный размер: 19 дюймов, 1U
• Габариты: 48,2 x 4,4 x 10,9 см
• Цвет: серый (RAL 7035)
• Вес нетто: 1,66 кг
• Вес брутто: 1,764 кг
• Соответствие: ISO/IEC 11801, IEC 60603-7-5, CE, WEEE
• Гарантия: 24 месяца

Совместимость

• Совместимо с: 19-дюймовыми серверными и телекоммуникационными шкафами и стойками (483 мм), кабелями AWG 22–26, разъемами RJ45.
• Не совместимо с: кабелями категорий выше CAT 5e (CAT 6, CAT 6a, CAT 7 и выше), а также с оборудованием, не соответствующим стандарту 19 дюймов.

Инструкция по установке

• Закрепите панель в 19-дюймовой стойке или шкафу, используя монтажные отверстия формата 1U.
• Снимите защитные элементы и подготовьте кабели для зачистки.
• Зачистите кабель и уложите проводники в контакты IDC Krone LSA+ согласно цветовой маркировке EIA/TIA 568 A или B.
• Вдавите проводники в контакты с помощью ударного инструмента (Krone-инструмент).
• Обрежьте излишки проводников и зафиксируйте кабель кабельным хомутом.
• Подключите патч-корды RJ45 к соответствующим портам панели.
• Проверьте целостность линий с помощью кабельного тестера.

Почему стоит купить

Коммутационная панель Digitus DN-91524S сочетает надежность промышленного исполнения с продуманной конструкцией для профессионального монтажа. Стальной корпус толщиной 1,5 мм и контакты из фосфористой бронзы с золочением обеспечивают стабильное соединение на протяжении всего срока службы. Соответствие стандартам ISO/IEC 11801 и IEC 60603-7-5 подтверждает качество и совместимость с существующей инфраструктурой. Панель подходит как для новых инсталляций, так и для модернизации существующих кабельных систем. Это практичное решение для организации порядка в серверном шкафу и упрощения обслуживания сети.

Сценарии использования

• Организация кабельной инфраструктуры в серверных шкафах малых и средних офисов.
• Коммутация рабочих мест в локальной сети предприятия.
• Модернизация существующих кабельных систем категории CAT 5e.
• Структурирование линий в телекоммуникационных стойках дата-центров.

Комплектация

• Коммутационная панель Digitus DN-91524S — 1 шт.
• Кабельный кронштейн.
• Монтажный комплект.

О бренде

Digitus — немецкий бренд, специализирующийся на сетевом и телекоммуникационном оборудовании для профессионального и корпоративного сегмента. Компания делает ставку на инженерную точность, соответствие международным стандартам и совместимость решений в рамках единой экосистемы. Продукция Digitus ориентирована на долговременную эксплуатацию и стабильную работу сетевой инфраструктуры.
