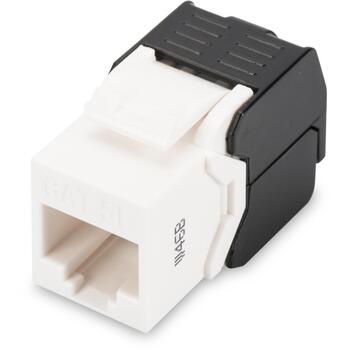

Digitus Keystone modulis DN-93502, CAT 5e, UTP, RJ45 8P8C, LSA, bez instrumentiem, 1 ports, ABS (DN-93502)

Galvenās priekšrocības un ieguvumi

DIGITUS DN-93502 ir neekranēts Keystone CAT 5e modulis ar RJ45 (8P8C) ligzdu un LSA savienojumu, kas paredzēts strukturētās kabeļu sistēmas izveidei. Moduļa montāža neprasa instrumentus, jo kabeļa vadītāji tiek fiksēti ar LSA sloksnēm, kas aprīkotas ar krāsu kodu atbilstoši EIA/TIA 568 A un B standartiem. Modulis nodrošina stabilu un kvalitatīvu tīkla savienojumu ar pārraides ātrumu līdz 1 Gbit/s.

Galvenās priekšrocības un ieguvumi

Montāža bez instrumentiem → ātra un vienkārša uzstādīšana, ietaupot laiku un darbarīku izmaksas
LSA sloksnes ar krāsu kodu → vienkāršāka un precīzāka kabeļa vadu pievienošana atbilstoši EIA/TIA 568 A un B standartiem
Zeltīti kontakti → uzticama un ilgstoša elektriskā savienojuma kvalitāte
Augsta mehāniskā izturība → kontaktligzdas cikls pārsniedz 750 savienojumus, nodrošinot ilgmūžību
Plašs darba temperatūras diapazons → stabila darbība no -20 °C līdz +70 °C
Saderība ar 19" skapjiem → piemērots montāžai 483 mm (19") skapjos

Tehniskās specifikācijas

Zīmols: Digitus
Modelis: DN-93502
Produktu sērija: DIGITUS
Produkta veids: Modulārais ieliktnis (Keystone modulis)
Kategorija: CAT 5e
Tehnoloģija: Neekranēts vītā pāra kabelis (UTP)
Portu skaits: 1
Savienotājs: RJ45 sieviete, 8P8C

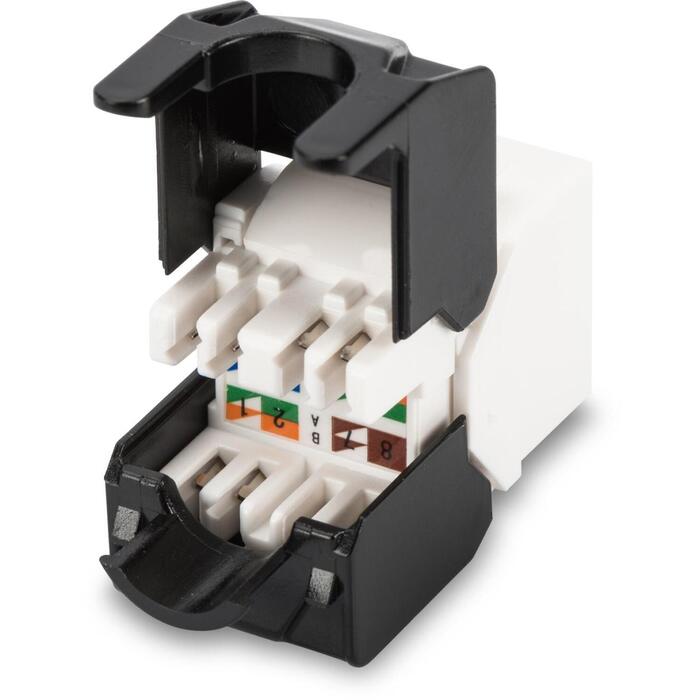

Kabeļa montāža: LSA sloksnes ar krāsu kodu saskaņā ar EIA/TIA 568 A un B
Pielietojuma diapazons: Līdz 100 MHz, 10/100Base-T, 1GBase-T
Standarti: ISO/IEC 11801, EN 50173-1, ANSI/TIA/EIA 568 C, IEC 60603-7-5
Materiāls: ABS plastmasa (UL 94V-0)
Kontaktu materiāls: Niķelēta fosfora bronza, zeltīts kontakts 0,5
LSA naža skava: Krone LSA+, UL 94V-2, cinkots, fosfātēts ar cinku
Kontaktdakšas spēks: 30 N, maks. (IEC 60603-7-5)
Stiepes slodze: 30 N (IEC 60603-7-5)
Darba temperatūra: no -20 °C līdz +70 °C
Kontaktligzdas cikls: > 750 (ISO/IEC 11801, IEC 60603-7-5)
Termināls: > 200 (ISO/IEC 11801, IEC 60603-7-5)
Dzīslu izmērs: 22–26 AWG, pilns un vītā pāra pāri
Izolācijas pretestība: > 500 MΩ
Dziļums: 10 mm
Izmēri (A x P x D): 100 mm x 80 mm x 10 mm
Neto svars: 0,0152 kg
Bruto svars: 0,0182 kg
Atbilstība: CE, WEEE
Garantija: 24 mēneši

Saderība

Modulis ir saderīgs ar Keystone ligzdām, patch paneļiem un sienas kontaktligzdām, kas atbalsta Keystone moduļu formātu. Tas ir piemērots montāžai 483 mm (19") skapjos. Modulis ir paredzēts CAT 5e UTP kabeļiem ar dzīslu izmēru 22–26 AWG. Modulis nav paredzēts ekranētiem (STP/FTP) kabeļiem vai augstāku kategoriju (CAT 6, CAT 6a, CAT 7) kabeļiem.

Lietošana

• Noņemiet kabeļa ārējo apvalku vajadzīgajā garumā, atsedzot vītā pāra vadus.
• Novietojiet vadus atbilstoši krāsu kodam uz LSA sloksnēm saskaņā ar EIA/TIA 568 A vai B shēmu.
• Iespiediet katru vadu LSA sloksnē, izmantojot bezinstrumentu montāžas mehānismu.
• Nogrieziet liekos vadu galus.
• Piestipriniet kabeli ar kabeļa saiti.
• Ievietojiet moduli Keystone ligzdā, patch panelī vai sienas kontaktligzdā.

Kāpēc to vērts iegādāties

DIGITUS DN-93502 Keystone modulis ir uzticams risinājums strukturētās kabeļu sistēmas izveidei, kas nodrošina stabilu CAT 5e savienojumu ar pārraides ātrumu līdz 1 Gbit/s. Montāža bez instrumentiem ievērojami vienkāršo un paātrina uzstādīšanu, savukārt zeltītie kontakti un augstā mehāniskā izturība nodrošina ilgstošu darbību pat intensīvas lietošanas apstākļos. Modulis atbilst starptautiskiem standartiem, tostarp ISO/IEC 11801 un EN 50173-1, kas apliecina tā kvalitāti un savietojamību ar plaši izmantotām tīkla infrastruktūras sistēmām. Pateicoties kompaktajiem izmēriem un saderībai ar 19" skapjiem, tas ir piemērots gan biroja, gan mājas tīkla infrastruktūras paplašināšanai.

Pielietojums

• Biroja tīkla infrastruktūras izveide un paplašināšana, izmantojot patch paneļus un sienas kontaktligzdas.
• Mājas tīkla kabeļu sistēmas ierīkošana, nodrošinot stabilu interneta savienojumu.
• 19" skapja montāža serveru telpās un datu centros.
• Esošo CAT 5e tīkla instalāciju remonts vai moduļu nomaiņa.

Iepakojumā iekļauts

• 1 x Keystone modulis DN-93502

Par zīmolu

DIGITUS ir Assmann grupas zīmols, kas specializējas tīkla infrastruktūras un IT piederumu risinājumos. Zīmols piedāvā plašu produktu klāstu, kas atbilst starptautiskiem standartiem un nodrošina uzticamu veiktspēju gan mājas, gan profesionālajā vidē. DIGITUS produkti izceļas ar kvalitāti, inovācijām un savstarpēju savietojamību vienotā ekosistēmā.
