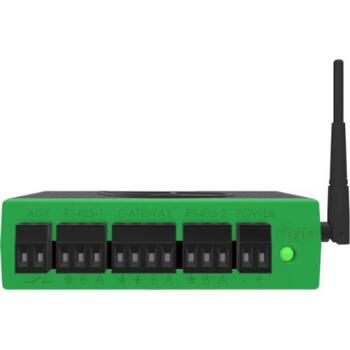

Tigo Kontrolieris 344-00000-52, 100-240V AC, 10-25V DC, 900 TS4, 7 TAP, RS485, Ethernet, Wi-Fi, DIN sliede, IP68 (344-00000-52)

Galvenās priekšrocības un ieguvumi

Tigo CCA kontrolieris ir uzlabots datu reģistrētājs un sakaru centrmezgls, kas paredzēts fotovoltisko sistēmu moduļu līmeņa uzraudzībai un drošības funkciju nodrošināšanai. Tas apkopo datus no TS4 ierīcēm, izmantojot TAP bezvadu savienojumu, un nodrošina to pārraidīšanu uz Tigo SMART platformi, izmantojot Ethernet vai Wi-Fi savienojumu. Ierīce atbalsta arī trešo pušu iekārtu integrāciju, piemēram, invertorus ar Modbus protokolu un meteoroloģiskās stacijas, nodrošinot visaptverošu sistēmas pārvaldību.

Galvenās priekšrocības un ieguvumi

• Moduļu līmeņa uzraudzība → iespēja sekot līdzi katra saules paneļa veiktspējai atsevišķi, ļaujot ātri identificēt un novērst problēmas.
• Atbilstība NEC ātrās atvienošanas standartiem → nodrošina ugunsdzēsēju drošību, automātiski pārtraucot līdzstrāvas loku bīstamās situācijās.
• Plašs savienojumu klāsts → atbalsta Ethernet, Wi-Fi un RS485 savienojumus, kā arī opcionālu mobilā tīkla savienojumu, nodrošinot elastīgu integrāciju dažādās vidēs.
• Trešo pušu ierīču integrācija → spēja apkopot datus no invertoriem, enerģijas skaitītājiem un sensoriem, paplašinot uzraudzības iespējas.
• Automatizēta ierīču atklāšana → vienkāršo sistēmas paplašināšanu un konfigurēšanu, ietaupot laiku uzstādīšanas laikā.
• Izturīgs korpuss → IP68 aizsardzības klase nodrošina uzticamu darbību skarbos ārējos apstākļos.

Tehniskās specifikācijas

• Ražotājs: Tigo
• Modelis: 344-00000-52
• Produkta saime: CCA Kit, TAP, Din Rail PS
• Ieejas sprieguma diapazons (CCA): 10V-25V DC
• Barošanas spriegums (CCA): 100V-240V AC
• Patēriņš (CCA): 3W-7W
• Ieejas sprieguma diapazons (TAP): 5V-25V DC
• Patēriņš (TAP): 0.5W, maks. 1W
• Savienojumi: Ethernet, Wi-Fi, RS485 (uz TAP), bezvadu (ar TS4 ierīcēm)
• Atbalstīto TS4 ierīču skaits: 900
• Atbalstīto TAP ierīču skaits: 7
• Ātrās atvienošanas standarti: NEC 2014, 2017 / NEC 690.12
• LED indikatori: Jā
• Instalēšana: Uz DIN sliedes
• Dzesēšana: Brīva gaisa konvekcija
• Darba temperatūra (CCA): -20°C~+70°C
• Darba temperatūra (TAP): -30°C~+70°C
• Korpusa aizsardzības klase: IP68, NEMA 4R (NEMA 4R korpuss tiek pārdots atsevišķi)
• Svars (tikai CCA): 126 g
• Izmēri (CCA): 31 x 115.51 x 71.54 mm
• Svars (tikai TAP): 227 g
• Izmēri (TAP): 126.2 x 130 x 26.8 mm
• Ieteicamais kabeļa tips (TAP): RS485, 18-22AWG
• Maksimālais attālums starp TAP un TS4 ierīcēm: 10m līdz tuvākajai, 35m līdz tālākajai
• Atbalstīto TS4 ierīču skaits (TAP): 300
• Neto svars: 0.13 kg
• Bruto svars: 0.21 kg
• Iepakojuma daudzums: 1 gab.
• WEEE klasifikācija: CL109:5:2017-04-01

Saderība

Ierīce ir saderīga ar Tigo TS4 moduļu līmeņa jaudas elektronikas ierīcēm, izmantojot TAP (Tigo Access Point) bezvadu savienojumu. Tā atbalsta arī trešo pušu ierīces, kas darbojas ar Modbus protokolu, tostarp saules invertorus, maiņstrāvas skaitītājus, lādēšanas kontrolierus, meteoroloģiskās stacijas, vēja un gaismas sensorus. Konfigurēšana un uzraudzība tiek veikta, izmantojot Tigo SMART lietotni Android un iOS platformās. Ierīce nav paredzēta tiešai savienošanai ar citām saules enerģijas sistēmām, kas neizmanto Tigo ekosistēmu.

Lietošana

1. Uzstādiet CCA kontrolieri uz DIN sliedes, nodrošinot atbilstošu ventilāciju.
2. Pievienojiet barošanas avotu (100-240V AC) un savienojiet CCA ar TAP, izmantojot RS485 kabeli.
3. Nodrošiniet interneta savienojumu, izmantojot Ethernet kabeli vai Wi-Fi tīklu.
4. Lejupielādējiet un atveriet Tigo SMART lietotni savā viedtālrunī vai planšetdatorā.
5. Izveidojiet savienojumu ar CCA un sekojiet lietotnes norādījumiem, lai konfigurētu sistēmu un pievienotu TS4 ierīces.
6. Pārbaudiet, vai visi LED indikatori rāda pareizu darbības statusu, un sāciet uzraudzīt sistēmu lietotnē.

Kāpēc to vērts iegādāties

Tigo CCA kontrolieris ir būtisks elements ikvienā modernā fotovoltiskajā sistēmā, kas prasa augstu drošības līmeni un detalizētu uzraudzību. Tā spēja apkopot datus no līdz pat 900 TS4 ierīcēm un 7 TAP vienībām padara to par jaudīgu risinājumu gan mazām, gan lielām saules enerģijas iekārtām. Izturīgais IP68 korpuss un plašais darba temperatūras diapazons nodrošina uzticamu darbību pat skarbos laika apstākļos. Ierīces integrācija ar Tigo SMART platformi un trešo pušu iekārtām ļauj lietotājiem iegūt pilnīgu kontroli pār savu enerģijas sistēmu, savukārt atbilstība NEC standartiem garantē atbilstību drošības prasībām.

Pielietojums

• Mājas saules elektrostacijas uzraudzība, lai nodrošinātu maksimālu enerģijas ražošanu un ātri atklātu bojātus paneļus.
• Komerciālo saules parku pārvaldība, apkopojot datus no liela skaita TS4 ierīču un integrējot tos ar esošajiem invertoriem.
• Attālināta sistēmas diagnostika un problēmu novēršana, izmantojot Tigo SMART lietotni.
• Drošības prasību izpilde, nodrošinot NEC atbilstošu ātrās atvienošanas funkcionalitāti ugunsdzēsēju vajadzībām.
• Enerģijas ražošanas analīze, apvienojot datus no saules moduļiem ar meteoroloģiskajām stacijām un citiem sensoriem.

Iepakojumā iekļauts

• Tigo CCA kontrolieris
• Tigo TAP (Tigo Access Point) ierīce
• DIN sliedes barošanas avots

Par zīmolu

Tigo ir uzticams un inovatīvs zīmols saules enerģijas nozarē, kas specializējas moduļu līmeņa jaudas elektronikas un uzraudzības risinājumu izstrādē. Uzņēmums apvieno progresīvas tehnoloģijas ar ilgtspējīgu pieeju, nodrošinot augstas kvalitātes produktus, kas uzlabo fotovoltisko sistēmu drošību un efektivitāti. Tigo ekosistēma piedāvā integrētus risinājumus, kas ļauj lietotājiem pilnībā kontrolēt un optimizēt savu saules enerģijas ražošanu.
